Tja, ik wilde m gebruiken om via de line-out naar de computer op te nemen maar dat lukt nog niet echt. geloof dat ik een DI-box nodig heb om het line-out signaal bruikbaar te maken voor mijn audiobox. helaas heb ik twee jaar geleden veel spullen wegedaan waaronder mijn DI-box. dus nu weeer even spar...

Ik zou er zelf geen risico mee nemen.

Niet zelf bedacht, is een hulpmiddel om versterkers te testen bij reparatie zonder speaker, maar als je de line-out wilt gebruiken om naar de computer te sturen en daar lekker hard wil gaan zonder dat je je buren gek wilt maken kan je de speaker loskoppelen en vervangen door de dummy load zodat de v...

Om een versterker op vol volume te kunnen testen zonder dat de buren hoeven klagen maar eens een dummy load in elkaar geknutseld. 4 draadweerstanden van 50W-4Ω voor een totaal van 200W-4Ω. Nog testen hoe snel dat hoe heet wordt :shock: https://i.postimg.cc/SKZ5hw61/20230901-110524.jpg https://i.post...

Ja die reverse is sjiek, ik vind dat er wel vaker fraai uitzien

Tja, qua opnemen hier zou ik niet echt weten of dat een goed beeld (geluid) oplevert. Ik kan evt. wat klooien met de line-out, kijken of die werkt, maar met microfoon gaat sowieso met achtergrondherrie van drukke weg hier ook niet goed lukken denk ik, en hard kan ook niet vanwege de buren. Voor op l...

Sowieso een beetje obscure versterker
De bright input slaat de preamp tonestack over.
De instr.+ ingang heeft 19V op de middenpool.
En dan zit er nog een overdrive via de 741CP tussen.
Zit wel leuk geluid in.

Zo, ik ben er uit. Dit zijn de waardes en na ze allemaal vervangen te hebben lijkt dat perfect te kloppen. https://i.postimg.cc/fyYXbg2D/20230703-143133.jpg https://i.postimg.cc/T3KbLwHt/20230703-143016.jpg https://i.postimg.cc/pr0ZvSpr/20230703-142954.jpg https://i.postimg.cc/Gt9M4r0G/20230703-1428...

Het palet voor de basartiest

Meertalig grote mannen forum: Big Geant Fors

Hier nog een link die ik vond met een vrij compleet en duidelijk antwoord
https://electronics.stackexchange.com/q ... capacitors

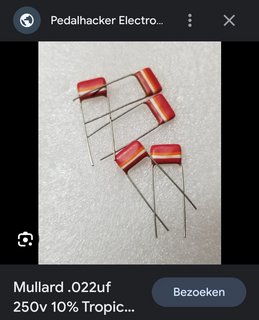

Om het nog complexer te maken zijn er ook nog pinhead tropical fish condensators met nog minder banden. Daarvan zitten er twee in mijn versterker. Gelukkig kon ik daar een afbeelding van vinden in een verkoop verpakking. Ik heb de afbeelding groot gelaten anders mis je de details... https://i.postim...

Bij deze rood oranje witte is de dubbele breedte van de rode band duidelijker maar een exacte wetenschap lijkt de breedte niet echt...

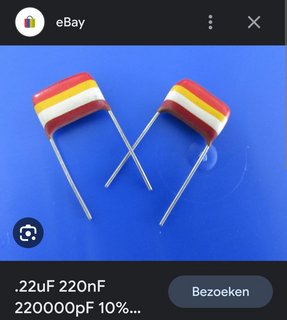

Het is lastig, ik vond nog wat bevestiging op verkoopsites dat de rood, geel, wit condensators 220nF/0,22uF zijn.

Ik vond een rekenmodule op zijn site waarbij de witte band enkel op de 4e positie kan staan, dat betekent dan vanzelf dat de rode band dubbel moet zijn.
